In der Welt der Elektrotechnik spielt die Reihenschaltung eine entscheidende Rolle. Wir alle haben uns wahrscheinlich schon gefragt, wie verschiedene elektrische Bauteile miteinander verbunden sind und welche Auswirkungen dies auf den Gesamtstrom hat. Ein Beispiel Reihenschaltung hilft uns dabei, dieses Konzept besser zu verstehen und die Grundlagen elektrischer Schaltungen zu verinnerlichen.
In diesem Artikel werden wir gemeinsam untersuchen, wie eine Reihenschaltung funktioniert und welche praktischen Anwendungen sie bietet. Dabei betrachten wir nicht nur die theoretischen Aspekte sondern auch anschauliche Beispiele aus dem Alltag. Wie beeinflussen sich Spannung und Strom in einer Reihenschaltung? Welche Vorteile bringt diese Art der Verbindung mit sich? Lassen Sie uns eintauchen in die faszinierende Welt der Elektrotechnik und herausfinden, warum das Verständnis von Reihenschaltungen für jeden von uns wichtig ist.
Beispiel Reihenschaltung in der Elektrotechnik
In der Elektrotechnik ist eine Reihenschaltung eine grundlegende Anordnung von elektrischen Komponenten, die häufig in verschiedenen Anwendungen verwendet wird. Bei einer Beispiel Reihenschaltung verbinden wir mehrere Bauteile hintereinander, sodass der gleiche Strom durch alle Komponenten fließt. Diese Anordnung hat spezifische Eigenschaften und führt zu bestimmten Verhaltensweisen des Gesamtstromkreises.
Charakteristik einer Reihenschaltung
Eine der wichtigsten Eigenschaften einer Reihenschaltung ist, dass die Spannung über jede einzelne Komponente addiert wird. Das bedeutet, dass die Gesamtheit der Spannungen an den einzelnen Bauteilen gleich der Quellenspannung ist:
| Bauteil | Spannung (V) |
|---|---|
| Widerstand 1 | U1 |
| Widerstand 2 | U2 |
| Gesamtspannung | U1 + U2 = Ugesamt |
Zusätzlich gilt bei einer Reihenschaltung: Der Gesamtwiderstand ( R_{ges} ) ist die Summe aller Einzelwiderstände ( R_1, R_2, … R_n ):
[
R_{ges} = R_1 + R_2 + … + R_n
]
Diese Beziehung zeigt deutlich auf, wie sich die unterschiedlichen Widerstände gegenseitig beeinflussen und somit den Gesamtstrom im Schaltkreis bestimmen.
Beispielanwendung
Ein praktisches Beispiel für eine Reihenschaltung könnte ein einfacher Stromkreis mit zwei Glühlampen sein. Wenn wir zwei Lampen hintereinander schalten, fließt derselbe Strom durch beide Lampen. Dies hat zur Folge, dass sich die Spannung über beiden Lampen verteilt; je nach Widerstand jeder Lampe leuchtet sie heller oder schwächer.
Daraus ergibt sich auch eine wichtige Erkenntnis: Wenn eine Lampe ausfällt oder defekt ist (unterbrochene Verbindung), erlischt das Licht beider Lampen vollständig. Dieses Verhalten ist charakteristisch für Reihenverbindungen und sollte bei Planungen berücksichtigt werden.
Zusammenfassung
Insgesamt zeigt unser Beispiel Reihenschaltung, wie elektrische Komponenten in Reihe geschaltet werden können und welche Auswirkungen dies auf Spannung und Widerstand hat. Solche Schaltungen sind sowohl einfach als auch effektiv in vielen alltäglichen Anwendungen zu finden – ein Aspekt, den wir weiter untersuchen werden, wenn wir uns mit den praktischen Anwendungen von Reihenschaltungen beschäftigen.
Was ist eine Reihenschaltung?
Eine Reihenschaltung ist eine spezielle Art der elektrischen Verbindung, bei der mehrere Bauteile hintereinander geschaltet werden. In dieser Anordnung fließt derselbe Strom durch alle Komponenten, was bedeutet, dass die gesamte Schaltung auf den gleichen Stromfluss angewiesen ist. Diese Struktur hat nicht nur Auswirkungen auf den Gesamtstromkreis, sondern beeinflusst auch die Spannungsverteilung sowie den Gesamtwiderstand erheblich.
In einer Reihenschaltung gilt es, einige grundlegende Eigenschaften und Regeln zu beachten:
- Stromstärke: Der Strom bleibt in allen Teilen der Schaltung gleich.
- Spannung: Die Spannung teilt sich auf die einzelnen Komponenten auf; die Summe aller Spannungen entspricht der Gesamtspannung.
- Widerstand: Der Gesamtwiderstand wird durch Addition aller Einzelwiderstände berechnet.
Diese Aspekte sind entscheidend für das Verständnis und die Anwendung von Reihenschaltungen in praktischen Szenarien. Lassen Sie uns nun einen genaueren Blick darauf werfen, wie eine Reihenschaltung funktioniert und welche spezifischen Eigenschaften sie mit sich bringt.
Funktionsweise einer Reihenschaltung
Die basiert auf der Tatsache, dass alle Komponenten in einer einzigen Linie geschaltet sind, wodurch der Strom durch jede einzelne Komponente fließt. Dies führt dazu, dass jede Änderung in einer Bauteil den gesamten Stromkreis beeinflusst. Ein zentrales Merkmal dieser Schaltung ist die Stromkonstanz; der gleiche Strom, der durch das erste Bauteil fließt, setzt sich ungehindert durch alle nachfolgenden Bauteile fort.
Ein weiterer wichtiger Aspekt ist die Spannungsverteilung. In einer Reihenschaltung addiert sich die Spannung über alle Komponenten und ergibt die Gesamtspannung. Dies bedeutet, dass je nach Widerstandswerten jeder Komponente eine unterschiedliche Spannung abfallen kann. Um dies zu verdeutlichen, betrachten wir die folgende Tabelle:
| Bauteil | Widerstand (Ω) | Spannung (V) |
|---|---|---|
| R1 | 10 | 2 |
| R2 | 20 | 4 |
| R3 | 30 | 6 |
| Total | 60 Ω | 12 V (Gesamtspannung) |
Wie aus dieser Tabelle ersichtlich wird, summieren sich die Spannungen auf 12 Volt bei einem Gesamtwiderstand von 60 Ohm. Dieses Prinzip zeigt deutlich, wie wichtig es ist, bei der Planung von elektrischen Schaltungen sowohl den Gesamtwiderstand als auch die Spannungsverteilung zu berücksichtigen.
Zusätzlich sollten wir beachten, dass ein Ausfall eines einzelnen Elements in der Reihenschaltung zum vollständigen Stillstand des Stromflusses führt. Diese Eigenschaft macht Reihenschaltungen sowohl nützlich als auch herausfordernd in bestimmten Anwendungen. Es ist entscheidend für uns als Techniker oder Ingenieure zu verstehen, wie solche Systeme funktionieren und welche Auswirkungen sie auf unsere Projekte haben können.
Anwendungen von Reihenschaltungen in der Praxis
In der Praxis finden Reihenschaltungen in verschiedenen Anwendungen Verwendung, die von der einfachen Beleuchtung bis hin zu komplexen elektronischen Geräten reichen. Ihre spezifischen Eigenschaften machen sie besonders geeignet für bestimmte Szenarien. Beispielsweise können wir bei der Verkabelung von Lichtern in einer Reihe beobachten, wie die gesamte Lichtquelle ausfällt, wenn eine Glühbirne defekt ist. Dies zeigt sowohl die Stärken als auch die Schwächen dieser Schaltungsart.
Beleuchtungssysteme
Ein typisches Beispiel für den Einsatz von Reihenschaltungen sind Beleuchtungssysteme in Wohn- und Geschäftsräumen. Hier werden oft mehrere Lampen hintereinander geschaltet, um ein einheitliches Lichtbild zu erzeugen. Die Vorteile hierbei sind:
- Einfache Installation: Da alle Lampen in einer einzigen Linie angeschlossen sind.
- Kosteneffizienz: Geringerer Materialaufwand für Kabel und Anschlüsse.
Diese Systeme sind jedoch anfällig für Ausfälle; fällt eine Lampe aus, erlischt das gesamte System.
Sicherheitsanwendungen
Reihenschaltungen finden auch Anwendung im Bereich der Sicherheitstechnik, insbesondere bei Alarmanlagen oder Rauchmeldern. In diesen Fällen kann das Versagen eines einzelnen Geräts nicht nur den Betrieb des gesamten Systems beeinträchtigen, sondern es kann ebenfalls lebenswichtige Funktionen gefährden. Hierbei ist es entscheidend:
- Überwachung jedes Einzelgeräts: Um sicherzustellen, dass alles ordnungsgemäß funktioniert.
- Regelmäßige Wartung: Um potenzielle Risiken frühzeitig zu erkennen.
Messgeräte und Sensorik
Ein weiteres Feld ist die Nutzung von Reihenschaltungen in Messgeräten und Sensorik-Anwendungen. Bei bestimmten Geräten wird durch Reihenschaltung sichergestellt, dass alle Komponenten denselben Stromfluss erfahren, was präzise Messungen ermöglicht. Die Hauptvorteile hier beinhalten:
- Hohe Genauigkeit: Durch konstante Stromverhältnisse.
- Flexibilität: Leicht anpassbare Schaltungen je nach benötigtem Widerstand oder Spannung.
Die Herausforderungen bleiben jedoch bestehen; beispielsweise könnte ein Bauteilausfall zu fehlerhaften Messergebnissen führen.
Zusammenfassend lässt sich sagen, dass trotz ihrer Einschränkungen aufgrund des Fehlens eines parallelen Pfades zur Umgehung defekter Elemente, Reihenschaltungen in vielen praktischen Anwendungen unverzichtbar bleiben. Das Verständnis ihrer Funktionsweise ermöglicht es uns als Techniker und Ingenieure, diese Systeme optimal einzusetzen und ihre Vorzüge effektiv zu nutzen.
Vor- und Nachteile von Reihenschaltungen
Reihenschaltungen bringen sowohl Vorteile als auch Nachteile mit sich, die bei der Entscheidung über ihren Einsatz in verschiedenen Anwendungen berücksichtigt werden sollten. Es ist wichtig, diese Aspekte zu verstehen, um die optimale Lösung für spezifische Anforderungen zu finden. Während wir uns auf das Beispiel Reihenschaltung konzentrieren, können wir klar herausarbeiten, wo ihre Stärken und Schwächen liegen.
Vorteile von Reihenschaltungen
- Einfache Schaltungsanordnung: Die Verbindung der Komponenten in einer Reihe bedeutet eine unkomplizierte Installation und ein reduziertem Verkabelungsaufwand.
- Kosteneffizienz: Da weniger Materialien benötigt werden, sind die Kosten für Kabel und Anschlüsse deutlich geringer im Vergleich zu anderen Schaltungsarten.
- Gleichmäßige Stromverteilung: In einer Reihenschaltung fließt der gleiche Strom durch alle Komponenten, was in vielen Anwendungen von Vorteil ist.
Nachteile von Reihenschaltungen
- Anfälligkeit für Ausfälle: Ein Defekt oder Ausfall eines einzelnen Bauteils führt zum kompletten Stillstand des Systems. Dies kann besonders kritisch sein in sicherheitsrelevanten Anwendungen.
- Variierende Spannungen: Da der Gesamtwiderstand steigt, kann es zu einer ungleichmäßigen Verteilung der Spannung an den einzelnen Bauteilen kommen. Das kann dazu führen, dass nicht alle Komponenten optimal funktionieren.
- Begrenzte Flexibilität: Änderungen am System erfordern oft einen erheblichen Aufwand und können nicht so einfach umgesetzt werden wie bei Parallelschaltungen.
Die Wahl zwischen einem Beispiel Reihenschaltung oder einer anderen Art sollte also sorgfältig getroffen werden und hängt stark vom jeweiligen Anwendungsbereich ab sowie von den spezifischen Anforderungen an Zuverlässigkeit und Leistung des Systems.

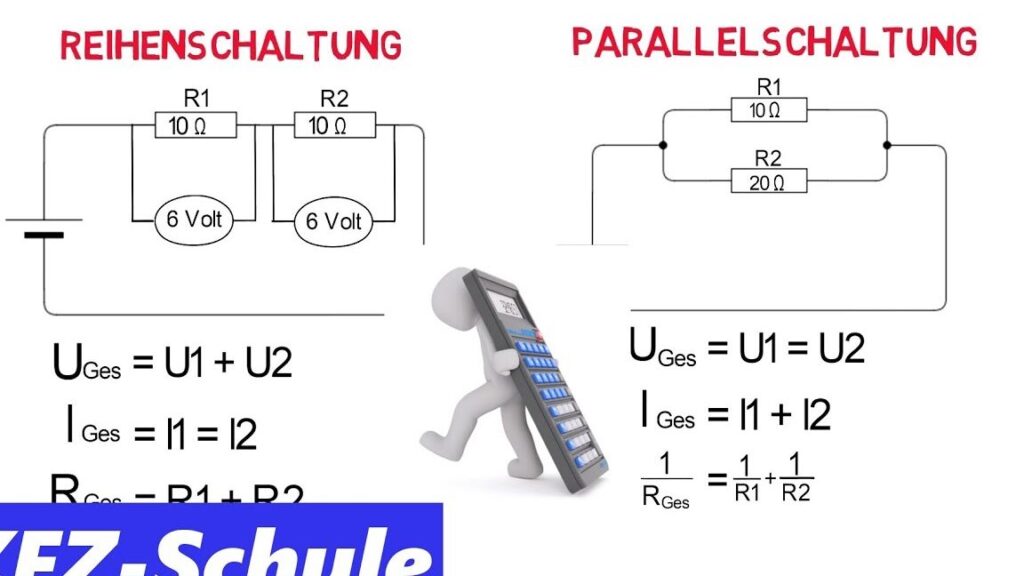

Vergleich zwischen Reihen- und Parallelschaltungen
Der ist entscheidend, um die richtige Wahl für unsere spezifischen Anwendungen zu treffen. Beide Schaltungsarten haben ihre eigenen Merkmale, die sie in unterschiedlichen Situationen vorteilhaft oder nachteilig machen können. In vielen Fällen hängt die Entscheidung davon ab, welche Anforderungen an das System gestellt werden, sei es hinsichtlich der Leistung, der Zuverlässigkeit oder der Installationsbedingungen.
Unterschiede in der Stromverteilung
In einer Reihenschaltung fließt derselbe Strom durch alle Komponenten, was zu einer gleichmäßigen Verteilung des Stroms führt. Dies kann jedoch auch problematisch sein: fällt ein Bauteil aus, unterbricht dies den gesamten Stromfluss. Im Gegensatz dazu sorgt eine Parallelschaltung dafür, dass jeder Verbraucher unabhängig voneinander betrieben werden kann. Hierbei hat jeder Zweig seine eigene Spannung und kann bei Ausfall eines anderen weiterhin funktionieren.
Spannungsverhalten
Ein weiterer wichtiger Punkt ist das Spannungsverhalten in den beiden Schaltungsarten. Bei einer Reihenschaltung teilt sich die Gesamtspannung auf die einzelnen Komponenten entsprechend ihrem Widerstand auf. Das bedeutet, dass nicht alle Bauteile dieselbe Spannung erhalten. In einer Parallelschaltung hingegen liegt an jedem Zweig die gleiche Spannung an; dies fördert eine gleichmäßigere Leistung aller angeschlossenen Geräte.
Flexibilität und Erweiterbarkeit
Reihenschaltungen bieten weniger Flexibilität als Parallelschaltungen. Wenn wir beispielsweise ein zusätzliches Gerät integrieren möchten oder Änderungen am System vornehmen wollen, erfordert dies oft umfangreiche Anpassungen in einer Reihenschaltung. In Parallelanordnungen können wir hingegen neue Verbraucher problemlos hinzufügen oder entfernen, ohne das gesamte System umzubauen.
| Kriterium | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Stromverteilung | Gleichstrom durch alle Komponenten | Unabhängige Ströme pro Zweig |
| Spannungsverhalten | Unterschiedliche Spannungen | Gleiche Spannung an jedem Zweig |
| Flexibilität | Eingeschränkt | Hoch |
| Ausfallsicherheit | Anfällig; Ausfall eines Teils stoppt alles | Hohe Sicherheit; andere Teile laufen weiter |
Die Wahl zwischen einem Beispiel Reihenschaltung und einer Parallelschaltung erfordert also sorgfältige Überlegungen über diese Unterschiede sowie deren Auswirkungen auf unsere spezifischen Bedürfnisse und Anwendungen in der Elektrotechnik.
