Die Drei Tafel Projektion ist eine faszinierende Methode zur Darstellung dreidimensionaler Objekte in zwei Dimensionen. In diesem Artikel werden wir die Grundlagen dieser Technik erkunden und zeigen, wie sie in verschiedenen Bereichen angewendet wird. Von der Architektur bis zur technischen Zeichnung bietet die Drei Tafel Projektion wertvolle Einblicke, die das Verständnis komplexer Strukturen erleichtern.
Wir werden untersuchen, welche Prinzipien hinter der Drei Tafel Projektion stehen und wie sie effektiv eingesetzt werden kann. Zudem präsentieren wir zahlreiche Anwendungsbeispiele, die verdeutlichen, wie vielseitig diese Methode ist. Haben Sie sich jemals gefragt, wie Ingenieure und Designer komplexe Ideen visuell kommunizieren? Lassen Sie uns gemeinsam herausfinden, welche Rolle die Drei Tafel Projektion dabei spielt und warum sie für Fachleute unerlässlich ist.
Drei Tafel Projektion: Definition und Wesentliche Merkmale

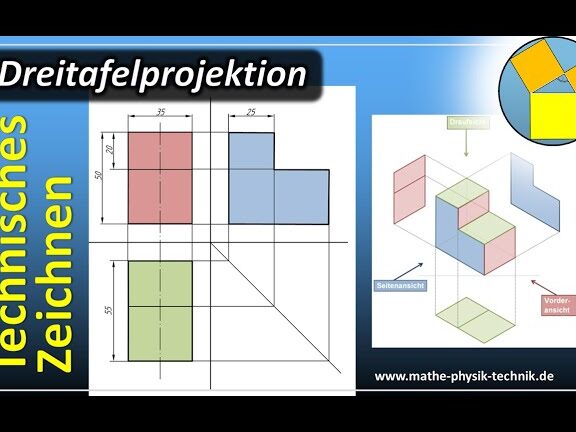

Die drei tafel projektion ist eine spezielle Art der grafischen Darstellung, die insbesondere in der technischen Zeichnung und der Geometrie Anwendung findet. Sie ermöglicht es, dreidimensionale Objekte auf einer zweidimensionalen Fläche darzustellen, ohne dabei wesentliche Informationen über die Form und Proportionen zu verlieren. Bei dieser Methode werden drei Hauptansichten eines Objekts erzeugt: die Vorderansicht, die Seitenansicht und die Draufsicht. Diese Ansichten sind so angeordnet, dass sie dem Betrachter ein umfassendes Verständnis des Objekts ermöglichen.
Wesentliche Merkmale
Einige der charakteristischen Merkmale der drei tafel projektion sind:
- Vielseitigkeit: Sie kann für verschiedene Arten von geometrischen Körpern verwendet werden.
- Eindeutige Darstellung: Jede Ansicht zeigt spezifische Details des Objekts klar und präzise.
- Standardisierte Anordnung: Die Ansichten sind in einem festgelegten Format angeordnet, was den Vergleich erleichtert.
Diese Merkmale machen die drei tafel projektion besonders nützlich für Ingenieure und Designer, da sie eine klare Kommunikation von Ideen und Konzepten ermöglicht.
Anwendung im technischen Bereich
In der Praxis wird diese Projektion häufig in verschiedenen Bereichen eingesetzt:
- Maschinenbau: Zur Erstellung von Konstruktionsplänen.
- Architektur: Für Grundrisse und Schnittzeichnungen.
- Produktdesign: Um neue Produkte vor ihrer Herstellung visuell darzustellen.
Durch diese vielseitigen Anwendungen hat sich die drei tafel projektion als unverzichtbares Werkzeug etabliert, das nicht nur in der Ausbildung von Fachkräften eine zentrale Rolle spielt, sondern auch in professionellen Umgebungen weit verbreitet ist.
Die mathematischen Grundlagen der Drei Tafel Projektion
basieren auf geometrischen Prinzipien, die es uns ermöglichen, dreidimensionale Objekte in zwei Dimensionen darzustellen. Diese Projektion nutzt orthogonale Projektionen, um eine klare und präzise Darstellung zu erreichen. Dabei werden die Ansichten des Objekts so erzeugt, dass sie in einem rechtwinkligen Koordinatensystem angeordnet sind. Dies bedeutet, dass die Vorderansicht, die Seitenansicht und die Draufsicht sich jeweils auf einer der Achsen befinden.
Ein zentrales Konzept ist das Orthogonalitätsprinzip, das sicherstellt, dass alle Linien in den Ansichten senkrecht zueinander stehen. So können wir beispielsweise bei einem Quader jede Kante eindeutig erkennen und deren Längenverhältnisse erfassen. Um dies zu verdeutlichen, betrachten wir eine einfache Tabelle mit den wichtigsten Eigenschaften:
| Eigenschaft | Beschreibung |
|---|---|
| Orthogonalität | Senkrechte Anordnung der Ansichten. |
| Maßstabtreue | Echte Maßstäbe in jeder Ansicht. |
| Klarheit | Deutliche Abbildung von Formen und Proportionen. |
Zusätzlich ist es wichtig zu beachten, wie Projektionsebenen genutzt werden. Jedes Objekt wird entlang seiner Hauptachsen projiziert:
- Die Vorderansicht erfolgt parallel zur XY-Ebene.
- Die Seitenansicht wird an der YZ-Ebene abgebildet.
- Die Draufsicht entsteht über der XZ-Ebene.
Durch diese strukturierte Herangehensweise können wir sicherstellen, dass alle relevanten Informationen eines Objektes erfasst werden. Ein weiteres wesentliches Element ist die Verwendung von Schnittlinien und Hilfslinien, um komplexe Geometrien klarer darzustellen und Missverständnisse bei der Interpretation zu vermeiden.
Insgesamt bieten eine robuste Basis für das Verständnis komplexer Formen in verschiedenen technischen Anwendungen. Indem wir diese Prinzipien anwenden, verbessern wir nicht nur unsere Zeichnungen sondern auch unsere Kommunikationsfähigkeit innerhalb technischer Disziplinen erheblich.
Praktische Anwendungen der Drei Tafel Projektion in der Geometrie
Die praktische Anwendung der drei Tafel Projektion in der Geometrie ist vielseitig und reicht von technischen Zeichnungen bis hin zu architektonischen Entwürfen. Diese Methode ermöglicht es uns, komplexe geometrische Formen klar und strukturiert darzustellen, was entscheidend für die Kommunikation zwischen Ingenieuren, Architekten und Designern ist. Durch die Verwendung dieser Projektionstechnik können wir nicht nur präzise Maße ablesen, sondern auch das Verständnis für räumliche Beziehungen zwischen verschiedenen Elementen eines Objekts vertiefen.
Technische Zeichnungen
In technischen Zeichnungen kommt die drei Tafel Projektion häufig zum Einsatz, um Maschinenbau- oder Konstruktionspläne zu erstellen. Hierbei wird jede Ansicht sorgfältig aus den entsprechenden Projektionsrichtungen erstellt:
- Vorderansicht: Die wichtigste Ansicht, die oft als Referenz dient.
- Seitenansicht: Sie zeigt zusätzliche Details, die in der Vorderansicht möglicherweise verborgen sind.
- Draufsicht: Diese Perspektive hilft bei der Analyse des Layouts und der Anordnung von Komponenten.
Diese Ansichten zusammen ermöglichen es uns, ein umfassendes Bild des Objektes zu erhalten und alle relevanten Informationen klar zu kommunizieren.
Architektur
In der Architektur spielt die drei Tafel Projektion eine ebenso zentrale Rolle. Architekten verwenden diese Methode zur Erstellung von Grundrissen, Schnittzeichnungen und Ansichten ihrer Designs. Dabei profitieren sie von den folgenden Aspekten:
- Maßstabtreue: Alle Ansichten sind maßstabsgetreu dargestellt, was eine realistische Planung ermöglicht.
- Klarheit: Die orthogonalen Ansichten reduzieren Missverständnisse bei Bauausführungen erheblich.
Ein Beispiel hierfür wäre ein Wohngebäude, dessen Pläne mit Hilfe der drei Tafel Projektion erstellt werden. So kann jedes Detail vom Fundament bis zum Dach präzise visualisiert werden.
| Anwendung | Vorteile |
|---|---|
| Technische Zeichnungen | Präzise Maßangaben; klare Kommunikation. |
| Architektur | Maßstabtreue; Vermeidung von Missverständnissen. |
Bildungsbereich
Im Bildungsbereich wird die drei Tafel Projektion eingesetzt, um Schülern grundlegende Konzepte der Geometrie näherzubringen. Durch praktische Übungen lernen sie nicht nur das Zeichnen nach dieser Technik sondern auch das Verständnis für räumliches Denken. Dies fördert ihre Fähigkeiten im Bereich Mathematik sowie in den naturwissenschaftlichen Fächern.
Zusammengefasst zeigen diese praktischen Anwendungen deutlich die Relevanz der drei Tafel Projektion in verschiedenen Disziplinen auf. Indem wir diese Methode anwenden, optimieren wir nicht nur unsere Darstellungsfähigkeiten sondern auch unser technisches Wissen erheblich.
Vergleich zu anderen Projektionsmethoden
Die drei Tafel Projektion hebt sich durch ihre strukturierten Ansichten und die Maßstabtreue von anderen Projektionsmethoden ab. Im Vergleich zu perspektivischen Darstellungen, die oft eine Verzerrung der Realität aufweisen, bietet die drei Tafel Projektion eine klare und präzise Sicht auf ein Objekt aus unterschiedlichen Blickwinkeln. Diese Methode ist besonders vorteilhaft in technischen und architektonischen Anwendungen, wo Genauigkeit entscheidend ist.
Ein weiterer wichtiger Punkt ist der Unterschied zur axonometrischen Projektion. Während letztere es ermöglicht, Objekte in einem einzigen Bild darzustellen, kann dies oft zu Schwierigkeiten bei der Ablesbarkeit führen. Die drei Tafel Projektion hingegen trennt die Ansichten (Vorderansicht, Seitenansicht und Draufsicht), was das Verständnis komplexer Geometrien erleichtert.
Vorteile im Überblick
* Klarheit: Durch separate Ansichten werden Missverständnisse vermieden.
* Präzision: Exakte Maße können direkt entnommen werden.
* Maßstabtreue: Alle Perspektiven sind proportional zueinander dargestellt.
Im Bildungsbereich wird häufig auch die isometrische Projektion verwendet. Diese hat den Vorteil einer anschaulichen Darstellung dreidimensionaler Objekte auf zweidimensionalem Papier, jedoch fehlt ihr die Fähigkeit zur genauen Maßangabe wie bei der drei Tafel Projektion.
Anwendungsbeispiele
| Projektionsmethode | Hauptmerkmale | Anwendung |
|---|---|---|
| Drei Tafel Projektion | Orthogonale Ansichten | Technische Zeichnungen |
| Perspektivische Darstellung | Realistische Tiefenwirkung | Kunst und Design |
| Isometrische Projektion | Einfache Visualisierung | Video- und Computerspiele |
Insgesamt zeigt sich, dass jede Projektionsmethode ihre eigenen Stärken hat. Die Entscheidung für eine bestimmte Technik hängt stark vom jeweiligen Anwendungsbereich ab. In vielen Fällen bleibt die drei Tafel Projektion aufgrund ihrer Klarheit und Präzision bevorzugt in technischen Disziplinen.
Häufige Fehler und Herausforderungen bei der Anwendung
Die Anwendung der drei Tafel Projektion bringt zahlreiche Vorteile mit sich, jedoch sind auch häufige Fehler und Herausforderungen zu beobachten, die es zu berücksichtigen gilt. Diese Schwierigkeiten können sowohl bei der Erstellung als auch bei der Interpretation der technischen Zeichnungen auftreten und beeinträchtigen oft die Genauigkeit und Klarheit, für die diese Methode bekannt ist.
Ein häufiger Fehler liegt in der falschen Dimensionierung oder Proportionierung der dargestellten Ansichten. Oftmals werden Maße nicht korrekt übertragen oder skaliert, was zu Missverständnissen führt. Um dies zu vermeiden, ist eine sorgfältige Überprüfung aller Maßangaben unerlässlich.
Zusätzlich gibt es Herausforderungen in Bezug auf die korrekte Ausrichtung der Ansichten. Wenn beispielsweise die Vorderansicht nicht präzise mit den Seitenansichten übereinstimmt, kann dies zur Verwirrung des Betrachters führen. Eine konsistente und klare Darstellung ist entscheidend für das Verständnis komplexer geometrischer Formen.
Typische Probleme
* Inkorrekte Perspektivdarstellung: Dies kann durch ungenaue Skizzen oder mangelnde Erfahrung beim Zeichnen entstehen.
* Fehlende Maßstabtreue: Es ist wichtig sicherzustellen, dass alle Ansichten im richtigen Verhältnis zueinander stehen.
* Falsche Sichtachsen: Die Ansicht muss klar definiert sein; eine falsche Sichtachse kann das gesamte Bild verfälschen.
Um diesen Problemen entgegenzuwirken, empfehlen wir regelmäßige Schulungen sowie den Einsatz von Softwaretools, die speziell für technische Zeichnungen entwickelt wurden. Diese Tools bieten Funktionen zur Überprüfung von Maßen und helfen dabei, gängige Fehler frühzeitig zu erkennen.
Insgesamt erfordert die effektive Anwendung der drei Tafel Projektion sowohl technisches Wissen als auch praktische Erfahrung. Durch bewusste Auseinandersetzung mit den häufigsten Fehlern können wir unsere Fähigkeiten verbessern und somit qualitativ hochwertige Ergebnisse erzielen.
