In der modernen Fertigung sind Form und Lagetoleranzen entscheidend für die Qualität und Präzision unserer Produkte. Diese Toleranzen ermöglichen es uns, die geometrischen Eigenschaften von Bauteilen genau zu definieren und sicherzustellen, dass sie den Anforderungen entsprechen. Indem wir diese Grundlagen verstehen, können wir Prozesse optimieren und Fehlerquellen minimieren.

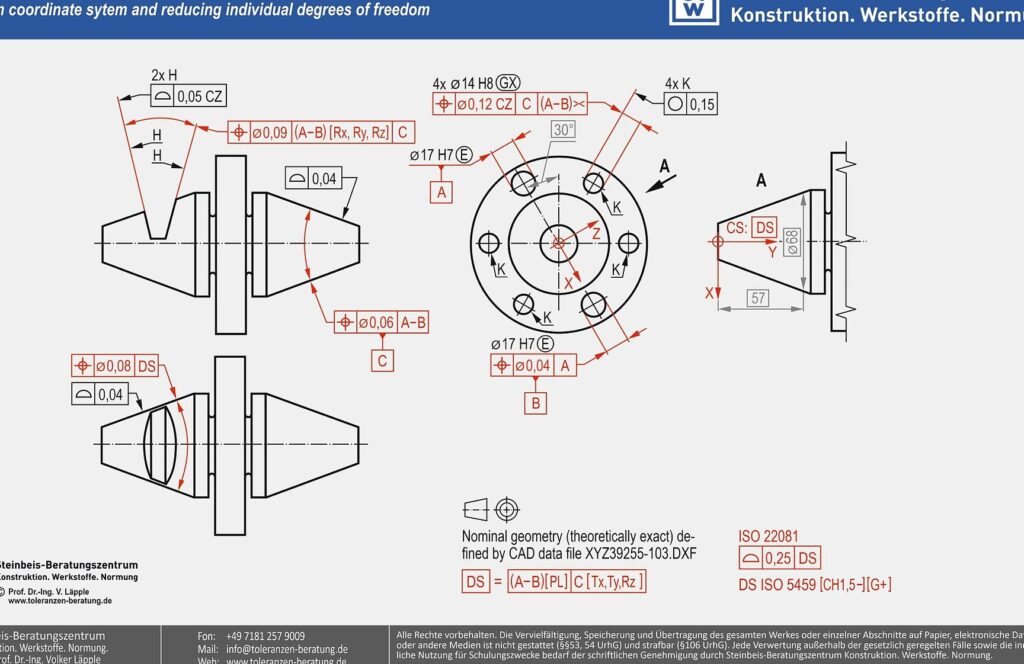

In diesem Artikel werden wir die wesentlichen Konzepte von Form- und Lagetoleranzen erläutern und deren Anwendung in der Fertigung beleuchten. Wir zeigen auf, wie diese Toleranzen in technischen Zeichnungen eingesetzt werden und welche Rolle sie bei der Herstellung qualitativ hochwertiger Produkte spielen.
Wie beeinflussen Form- und Lagetoleranzen letztlich unsere Effizienz in der Produktion? Lassen Sie uns gemeinsam in die faszinierende Welt dieser grundlegenden Prinzipien eintauchen und herausfinden, wie wir unsere Fertigungsprozesse verbessern können.
Form und Lagetoleranzen: Definition und Bedeutung in der Fertigung
Form und Lagetoleranzen sind essentielle Konzepte in der Fertigung, die maßgeblich zur Qualität und Funktionalität von Bauteilen beitragen. Sie definieren, welche Abweichungen von der idealen Form oder Position eines Teils zulässig sind. Dies ist besonders wichtig in Industrien, in denen Präzision entscheidend ist, wie beispielsweise im Maschinenbau oder in der Automobilindustrie. Eine fehlerhafte Form oder Lage kann nicht nur die Funktion beeinträchtigen, sondern auch zu vorzeitigen Ausfällen führen.
Um die Bedeutung von form und lagetoleranzen weiter zu verdeutlichen, betrachten wir ihre Hauptfunktionen:
- Sicherstellung der Interchangeability: Bauteile müssen oft in verschiedenen Maschinen oder Systemen eingesetzt werden können. Toleranzen garantieren, dass Teile trotz geringfügiger Abweichungen perfekt zusammenpassen.
- Optimierung des Herstellungsprozesses: Durch das Festlegen realistischer Toleranzen wird es möglich, effizientere Produktionsmethoden zu entwickeln. Zu enge Toleranzen können den Produktionsaufwand unnötig erhöhen.
- Erhöhung der Lebensdauer von Produkten: Ein präzises Design unter Berücksichtigung geeigneter Toleranzen kann dazu beitragen, langfristige Schäden an Komponenten zu vermeiden.
Definition von Formtoleranzen
Formtoleranzen beschreiben die zulässigen Abweichungen einer geometrischen Form eines Bauteils. Dazu zählen unter anderem:
- Geradheit: Die Abweichung von einer idealen Linie.
- Ebenheit: Die Toleranz für eine Fläche im Raum.
- Rundheit: Wie sehr ein Kreis vom idealen Zustand abweichen darf.
Diese Maße helfen uns dabei festzustellen, ob ein Bauteil innerhalb akzeptabler Grenzen gefertigt wurde.
Definition von Lagetoleranzen
Lagetoleranzen beziehen sich auf die Position eines Elements relativ zu anderen Elementen oder Bezugssystemen. Hierzu zählen:
- Parallelität: Die Bedingung, dass zwei Linien immer den gleichen Abstand zueinander haben.
- Senktrechtigkeit: Der Winkel zwischen zwei Flächen muss genau 90 Grad betragen.
Die korrekte Anwendung dieser Toleranzarten unterstützt uns dabei sicherzustellen, dass alle Teile harmonisch zusammenarbeiten und somit die Gesamtfunktionalität gewährleistet bleibt.
Insgesamt sind form und lagetoleranzen unverzichtbare Werkzeuge für Ingenieure und Designer in der Fertigungstechnik. Ihr Verständnis spielt eine entscheidende Rolle bei der Schaffung qualitativ hochwertiger Produkte sowie bei der Optimierung des gesamten Herstellungsprozesses.
Arten von Toleranzen und deren Einfluss auf die Produktqualität
Die verschiedenen Arten von Toleranzen spielen eine entscheidende Rolle bei der Sicherstellung der Qualität unserer Produkte. In der Fertigung können wir grundsätzlich zwischen Formtoleranzen und Lagetoleranzen unterscheiden. Jede dieser Toleranzarten hat spezifische Auswirkungen auf die Funktionalität und Lebensdauer eines Bauteils, wodurch sie direkt die Produktqualität beeinflussen.
Formtoleranzen
Formtoleranzen sind darauf ausgelegt, die zulässigen Abweichungen in der geometrischen Gestalt eines Teils zu definieren. Diese Toleranzen betreffen Eigenschaften wie:
- Geradheit
- Ebenheit
- Rundheit
Eine präzise Einhaltung dieser Formtoleranzen ist essenziell, da selbst kleine Abweichungen zu Problemen im Montageprozess führen können. Wenn beispielsweise ein Bauteil nicht die erforderliche Geradheit aufweist, kann dies dazu führen, dass es nicht richtig in einer Baugruppe sitzt oder sich übermäßig abnutzt.
Lagetoleranzen
Im Gegensatz zu den Formtoleranzen beziehen sich Lagetoleranzen auf die Positionierung eines Bauteils relativ zu anderen Teilen oder Bezugssystemen. Wichtige Aspekte hierbei sind:
- Parallelität
- Senktrechtigkeit
Die korrekte Anwendung von Lagetoleranzen gewährleistet, dass alle Komponenten exakt zueinander ausgerichtet sind. Eine fehlerhafte Lage kann schwerwiegende Konsequenzen haben: Maschinen könnten ineffizient arbeiten oder sogar gefährliche Situationen hervorrufen.
Um den Einfluss von Toleranzen auf die Produktqualität besser darzustellen, zeigt die folgende Tabelle einige Beispiele für akzeptable Tolleranzgrenzen in unterschiedlichen Industrien:
| Industrie | Formtolerance (mm) | Lagetolerance (mm) |
|---|---|---|
| Maschinenbau | 0,05 | 0,1 |
| Automobilindustrie | 0,02 | 0,05 |
| Aerospace | 0,01 | 0,02 |
Diese Werte verdeutlichen den unterschiedlichen Grad an Präzision je nach Branche und unterstreichen damit die Bedeutung von form und laget toleranzen für unsere Fertigungsprozesse. Wir müssen sicherstellen, dass unsere Produkte innerhalb dieser Grenzen gefertigt werden; andernfalls riskieren wir eine Beeinträchtigung ihrer Leistungsfähigkeit und Langlebigkeit.
Berechnung und Anwendung von Formtoleranzen in der Praxis
Die Berechnung von Formtoleranzen ist ein wesentlicher Bestandteil unseres Fertigungsprozesses. Um sicherzustellen, dass die produzierten Teile den geforderten Standards entsprechen, müssen wir präzise Messmethoden und geeignete Softwaretools einsetzen. Diese Instrumente ermöglichen es uns, die geometrischen Eigenschaften eines Bauteils zu analysieren und Abweichungen von der idealen Form zu identifizieren.
Eine wichtige Methode zur Berechnung von Formtoleranzen ist die Verwendung von Toleranzanalysen. Dabei bewerten wir, wie sich Abweichungen auf die Funktionalität des Endprodukts auswirken können. Durch analytische oder numerische Verfahren können wir feststellen, ob ein Bauteil innerhalb der festgelegten Grenzen bleibt. Hierbei sind folgende Schritte entscheidend:
- Definition der Toleranzen: Zunächst legen wir die erforderlichen Formtoleranzen für jedes Bauteil fest.
- Messung der Ist-Werte: Anschließend messen wir die tatsächlichen Werte nach dem Bearbeitungsprozess.
- Vergleich mit den Soll-Werten: Der nächste Schritt besteht darin, diese Messwerte mit den definierten Toleranzen zu vergleichen.
Ein weiterer Aspekt in der praktischen Anwendung ist das Verständnis für den Einfluss von Formtoleranzen auf verschiedene Fertigungstechniken. In der CNC-Bearbeitung beispielsweise müssen hohe Präzision und Wiederholgenauigkeit gewährleistet sein, um eine konsistente Qualität zu erzielen.
Beispiele für Formtoleranzen in verschiedenen Industrien
Je nach Branche variieren die Anforderungen an Formtoleranzen erheblich. Im Folgenden finden Sie einige Beispiele:
| Industrie | Formtolerance (mm) |
|---|---|
| Medizintechnik | 0,01 |
| Elektronik | 0,02 |
| Maschinenbau | 0,05 |
Diese Beispiele verdeutlichen nicht nur die unterschiedlichen Anforderungen an unsere Produkte in verschiedenen Sektoren, sondern auch wie wichtig es ist, form und lagetoleranzen korrekt anzuwenden.
Korrekte Anwendung im Produktionsprozess
Die korrekte Anwendung von Formtoleranzen während des gesamten Produktionsprozesses erfordert eine enge Zusammenarbeit zwischen Design- und Fertigungsteams. Wir müssen sicherstellen, dass alle Beteiligten ein klares Verständnis davon haben, welche Toleranzgrenzen eingehalten werden müssen und welche Auswirkungen deren Überschreitung auf das Endprodukt hat.
Zusätzlich sollten regelmäßige Schulungen durchgeführt werden, um unser Team über neue Technologien und Methoden zur Überwachung und Kontrolle von Tolerancen auf dem Laufenden zu halten. Dadurch fördern wir nicht nur das Qualitätsbewusstsein in unserem Unternehmen sondern steigern auch unsere Wettbewerbsfähigkeit auf dem Markt durch hervorragende Produktqualität.
Insgesamt zeigt sich: Die sorgfältige Berechnung und Anwendung von Formtoleranzen ist entscheidend für unseren Erfolg in der Fertigung und trägt maßgeblich zur Qualität unserer Produkte bei.
Lagetoleranzen im Kontext der CNC-Bearbeitung verstehen
Im Rahmen der CNC-Bearbeitung sind Lagetoleranzen von entscheidender Bedeutung, da sie die Position und Ausrichtung von Bauteilen relativ zueinander definieren. Diese Toleranzen beeinflussen maßgeblich die Funktionalität und Passgenauigkeit der gefertigten Produkte. Ein präzises Verständnis von Lagetoleranzen ist unerlässlich, um die gewünschten Ergebnisse in der Produktion zu erzielen und gleichzeitig die Effizienz unserer Fertigungsprozesse zu maximieren.
Bedeutung der Lagetoleranzen
Die korrekte Anwendung von Lagetoleranzen gewährleistet, dass alle Teile eines Baugruppenassemblierung reibungslos zusammenarbeiten. Wenn beispielsweise ein Bauteil nicht an der vorgesehenen Stelle positioniert ist, kann dies negative Auswirkungen auf die Montage oder Funktion des Endprodukts haben. Daher müssen wir bei der Planung und Ausführung von CNC-Bearbeitungsprojekten folgende Aspekte beachten:
- Referenzsysteme: Die Auswahl geeigneter Referenzpunkte für jede Bearbeitungsschritt ist entscheidend.
- Kollisionsvermeidung: Eine präzise Platzierung verringert das Risiko von Kollisionen während des Bearbeitungsprozesses.
- Kostenoptimierung: Durch Reduzierung von Nachbearbeitungen können wir Produktionskosten senken.
Anwendung in der Praxis
In der praktischen Umsetzung müssen wir sicherstellen, dass unsere Maschinen optimal kalibriert sind und kontinuierlich kalibriert werden. Dies umfasst regelmäßige Wartungen sowie Schulungen für unser Personal zur Handhabung komplexer CNC-Maschinen. Ein weiterer wichtiger Punkt ist die Überwachung während des Bearbeitungsprozesses durch den Einsatz moderner Messtechniken wie 3D-Koordinatenmessgeräte (CMM), um Fehler frühzeitig zu erkennen und sofortige Anpassungen vorzunehmen.
| Toleranzart | Bedeutung |
|---|---|
| Achsenausrichtung | Sicherstellung einer genauen relativen Position zwischen Komponenten |
| Lagebeziehung | Definition spezifischer räumlicher Beziehungen zwischen Bauteilen |
Dadurch wird nicht nur die Qualität unserer Produkte erhöht, sondern auch unsere Wettbewerbsfähigkeit gestärkt. Die konsequente Beachtung von Lagetoleranzen im Kontext der CNC-Bearbeitung führt letztlich zu einer höheren Kundenzufriedenheit durch fehlerfreie und funktionale Produkte.
Wichtige Normen für Form- und Lagetoleranzen in der Industrie
Die Anwendung von Form- und Lagetoleranzen in der Industrie wird durch verschiedene Normen geregelt, die sicherstellen, dass Produkte die erforderlichen Standards bezüglich Qualität und Funktionalität erfüllen. Zu den wichtigsten Normen zählen die ISO 1101 für geometrische Toleranzen sowie die DIN EN ISO 2768 für allgemeine Toleranzen. Diese Normen bieten klare Richtlinien zur Festlegung von Toleranzgrenzen und -anforderungen, wodurch wir eine einheitliche Kommunikation zwischen Designern, Ingenieuren und Fertigungsbetrieben gewährleisten können.
ISO 1101: Geometrische Produktspezifikation
Die ISO 1101 legt die Grundlagen für geometrische Toleranzen fest, einschließlich Formtoleranzen wie Ebenheit, Rundheit und Zylindrizität sowie Lagetoleranzen wie Parallelität und Rechtwinkligkeit. Durch diese Norm erhalten wir präzise Vorgaben zur Definition der Anforderungen an Bauteile. Dies ist besonders wichtig in Bereichen wie der Automobilindustrie oder im Maschinenbau, wo selbst kleinste Abweichungen schwerwiegende Probleme verursachen können.
DIN EN ISO 2768: Allgemeine Toleranzen
Die DIN EN ISO 2768 behandelt allgemeine Toleranzen für lineare Maße und Winkelmaße ohne spezifische Angabe individueller Maßtoleranzen. Diese Norm ermöglicht es uns, standardisierte Werte zu verwenden, was den Planungs- und Fertigungsprozess vereinfacht. Sie umfasst zwei Klassen von Genauigkeit – „grob“ (für weniger präzise Teile) und „fein“ (für hochpräzise Bauteile) – was uns Flexibilität bei der Auswahl geeigneter Toleranzeinstellungen gibt.
| Norm | Bedeutung | Anwendung |
|---|---|---|
| ISO 1101 | Geometrische Produktspezifikation | Einsatz in Maschinenbau & Automobilindustrie |
| DIN EN ISO 2768 | Allgemeine Toleranzangaben | Standardisierung in der Fertigung |
Die Einhaltung dieser wichtigen Normen unterstützt nicht nur unsere Qualitätskontrolle während des Herstellungsprozesses, sondern auch die gesamte Lieferkette. Indem wir uns auf klar definierte Standards stützen, minimieren wir das Risiko von Fehlern oder Missverständnissen zwischen den verschiedenen Beteiligten im Produktionsprozess.
