Das OSI Modell ist ein fundamentales Konzept in der Netzwerkkommunikation. In diesem Artikel werden wir das OSI Modell Beispiel näher erläutern und seine Anwendungsfälle im Netzwerk untersuchen. Wir alle wissen, wie wichtig es ist, die verschiedenen Schichten des Modells zu verstehen um effektive Netzwerklösungen zu entwickeln.
Unser Ziel ist es, Ihnen einen klaren Einblick in die sieben Schichten des OSI Modells zu geben und aufzuzeigen, wie diese in der Praxis angewendet werden können. Wie beeinflussen diese Schichten unsere täglichen Interaktionen mit dem Internet? Indem wir verschiedene Beispiele betrachten wollen wir Ihnen helfen die Relevanz des OSI Modells für moderne Netzwerke besser zu verstehen. Lassen Sie uns gemeinsam eintauchen und herausfinden was das OSI Modell für Ihre Netzwerkprojekte bedeutet!

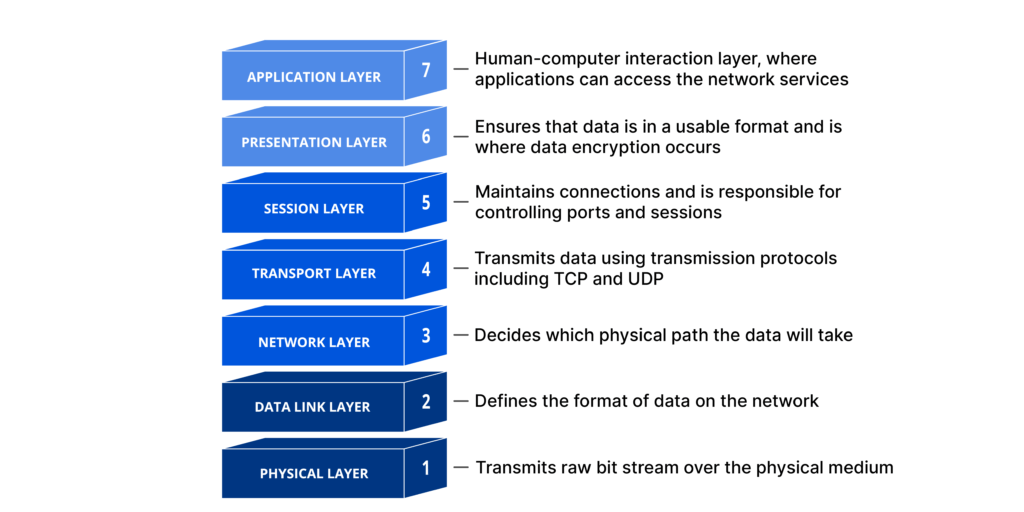

Osi Modell Beispiel: Die sieben Schichten im Detail
Die sieben Schichten des OSI-Modells sind ein fundamentales Konzept, das die Art und Weise beschreibt, wie Daten in Netzwerken übertragen werden. Jede Schicht hat spezifische Funktionen und Protokolle, die zusammenarbeiten, um eine effektive Kommunikation zu gewährleisten. Um diese Strukturen besser zu verstehen, betrachten wir jede der sieben Schichten im Detail.
1. Physikalische Schicht
Die physikalische Schicht ist die unterste Ebene des Modells und befasst sich mit der Übertragung von Rohdaten über physische Medien. Dazu gehören elektrische Signale, Lichtimpulse oder Funkwellen. In dieser Schicht sind folgende Aspekte entscheidend:
- Datenübertragungsrate: Geschwindigkeit, mit der Daten gesendet werden.
- Signalformate: Art und Weise, wie Informationen kodiert werden.
- Hardware-Spezifikationen: Kabeltypen (z.B. Ethernet-Kabel) und Stecker.
2. Datensicherungsschicht
Diese Schicht sorgt für einen fehlerfreien Datentransfer zwischen zwei direkt verbundenen Geräten. Sie bietet Mechanismen zur Fehlererkennung und -korrektur sowie zur Flusskontrolle. Zu den wichtigsten Aufgaben gehören:
- Rahmenbildung: Strukturierung von Bits in Frames.
- Fehlerkontrolle: Identifizierung von Übertragungsfehlern.
- Zugriffskontrolle auf das Medium: Bestimmung, wann ein Gerät senden darf.
3. Vermittlungsschicht
Die vermittelnde Schicht ist verantwortlich für die logische Adressierung und das Routing von Datenpaketen zwischen verschiedenen Netzwerken. Hier wird entschieden, welcher Weg durch das Netzwerk am besten geeignet ist:
- Routing-Protokolle: Bestimmen optimale Pfade (z.B. OSPF).
- IP-Adressen: Identifikation von Geräten im Netzwerk.
4. Transportschicht
In der Transportschicht wird sichergestellt, dass die Daten zuverlässig übertragen werden können. Diese Schicht trennt die Anwendungsanforderungen vom Transportprozess:
- Verbindungsorientierte Kommunikation: Nutzung des TCP-Protokolls für eine zuverlässige Verbindung.
- Verbindungslosigkeit: Nutzung des UDP-Protokolls für schnellere Übertragungen ohne Garantie auf Zustellung.
5. Sitzungsschicht
Hier findet die Verwaltung von Verbindungen zwischen Anwendungen statt; sie kontrolliert den Dialog zwischen zwei Computern:
- Sitzungserstellung und -verwaltung: Aufbau und Abbau von Kommunikationssitzungen.
- Synchronisation der Dialoge: Koordination bei parallelen Prozessen.
6. Darstellungsschicht
Diese Schicht kümmert sich um die Übersetzung der Datenformate zwischen dem Netzwerkformat und dem Anwendungsformat:
- Datenkompression: Verringerung der Dateigröße zur effizienteren Übertragung.
- Verschlüsselung: Sicherstellung vertraulicher Kommunikation durch Kodierung sensibler Informationen.
7. Anwendungsschicht
Die oberste Ebene stellt sicher, dass Anwendungen über Netzwerke interagieren können; sie dient als Schnittstelle zum Endbenutzer:
- Beispiele für Protokolle sind HTTP (Web), FTP (Dateiübertragung) oder SMTP (E-Mail).
Durch das Verständnis jeder dieser sieben Schichten erhalten wir einen klaren Überblick darüber, wie komplexe Netzwerkinteraktionen harmonisch zusammenwirken können – dies ist unser OSI Modell Beispiel in Aktion!
Anwendungsfälle des OSI Modells in modernen Netzwerken
Das OSI-Modell findet in modernen Netzwerken vielfältige Anwendungen, die es uns ermöglichen, komplexe Kommunikationsprozesse zu standardisieren und zu optimieren. Indem wir die einzelnen Schichten des Modells nutzen, können wir sicherstellen, dass Daten effizient und fehlerfrei übertragen werden. Dies ist besonders wichtig in einer Zeit, in der Netzwerke zunehmend komplexer werden und eine Vielzahl von Geräten und Protokollen integriert sind.
Netzwerkvirtualisierung
Ein bedeutender Anwendungsfall des OSI-Modells ist die Netzwerkvirtualisierung. Hierbei wird das Modell genutzt, um virtuelle Netzwerke innerhalb physischer Infrastrukturen zu schaffen. Durch diese Virtualisierung können Unternehmen Ressourcen besser nutzen und gleichzeitig Sicherheit und Segmentierung gewährleisten. Dabei kommt insbesondere der Vermittlungsschicht eine zentrale Rolle zu, da sie für das Routing von Datenpaketen zwischen virtuellen Maschinen verantwortlich ist.
Cloud-Computing
In der Welt des Cloud-Computings spielt das OSI-Modell ebenfalls eine entscheidende Rolle. Dienste wie Software as a Service (SaaS) oder Infrastructure as a Service (IaaS) basieren auf den Prinzipien des Modells, um die Interoperabilität zwischen verschiedenen Systemen zu gewährleisten. Die Anwendungsschicht ermöglicht den Zugriff auf diese Services über standardisierte Protokolle wie HTTP oder FTP, wodurch ein nahtloser Austausch von Informationen gewährleistet wird.
IoT-Anwendungen
Ein weiterer wichtiger Bereich ist das Internet of Things (IoT). Geräte im IoT kommunizieren häufig über unterschiedliche Protokolle und Standards, weshalb das OSI-Modell hier als hilfreiche Struktur dient. Insbesondere in der Datensicherungsschicht sind Mechanismen zur Fehlerkorrektur von großer Bedeutung, um sicherzustellen, dass sensorgenerierte Daten korrekt an zentrale Systeme weitergeleitet werden.
| Anwendungsbereich | Relevante Schichten |
|---|---|
| Netzwerkvirtualisierung | Vermittlungs-, Transportschicht |
| Cloud-Computing | Anwendungsschicht |
| IoT-Anwendungen | Datensicherung-, Präsentationsschicht |
Durch die Implementierung dieser Konzepte kann das OSI-Modell dazu beitragen, moderne Netzwerke robuster und flexibler zu gestalten. Es erlaubt uns nicht nur eine klare Trennung von Aufgaben innerhalb eines Systems sondern fördert auch die Standardisierung über verschiedene Plattformen hinweg – ein unverzichtbarer Aspekt unserer heutigen digitalen Infrastruktur.
Vergleich zwischen dem OSI Modell und dem TCP/IP Modell
Das OSI-Modell und das TCP/IP-Modell sind zwei fundamentale Architekturen, die zur Beschreibung von Netzwerkkommunikationsprozessen verwendet werden. Während das OSI-Modell aus sieben Schichten besteht, umfasst das TCP/IP-Modell nur vier. Diese Unterschiede spiegeln sich nicht nur in der Anzahl der Schichten wider, sondern auch in ihrer Funktionalität und Anwendungsweise.
Ein wichtiger Unterschied liegt darin, dass das OSI-Modell einen theoretischen Rahmen bietet, während das TCP/IP-Modell eher praktisch orientiert ist. Das bedeutet, dass wir im OSI-Modell eine klare Trennung zwischen den verschiedenen Schichten haben:
- Anwendungsschicht
- Präsentationsschicht
- Sitzungsschicht
- Transportschicht
- Vermittlungsschicht
- Sicherungsschicht
- Bitübertragungsschicht
Im Gegensatz dazu fasst das TCP/IP-Modell einige dieser Funktionen zusammen:
- Anwendung
- Transport
- Internet
- Netzzugang
Trotz dieser Unterschiede gibt es Überschneidungen in den beiden Modellen. Zum Beispiel entspricht die Anwendungsschicht im OSI-Modell weitgehend der Anwendungsebene im TCP/IP-Modell, da beide für die Kommunikation zwischen Softwareanwendungen verantwortlich sind.
| OSI Modell | TCP/IP Modell |
|---|---|
| Anwendungsschicht | Anwendung |
| Präsentationsschicht / Sitzungsschicht | Anwendung (fällt hier zusammen) |
| Transportschicht | Transport |
| Vermittlungsschicht | Internet |
| Sicherungsschicht / Bitübertragungsschicht | Netzzugang (fällt hier zusammen) |
Ein weiterer Aspekt ist die Flexibilität des TCP/IP-Protokolls bei der Entwicklung neuer Anwendungen und Protokolle, was es zu einer bevorzugten Wahl für viele moderne Netzwerke macht. Bei gleichzeitiger Berücksichtigung beider Modelle können wir besser verstehen, wie Daten über Netzwerke übertragen werden und welche Rolle jede Schichtebene dabei spielt.
Zusammenfassend lässt sich sagen, dass sowohl das OSI als auch das TCP/IP Modell wertvolle Werkzeuge sind, um unsere Netzwerktechnologien zu strukturieren und ihre Funktionsweise zu begreifen. Das Verständnis beider Modelle hilft uns dabei, effektive Kommunikationsstrategien zu entwickeln und anzuwenden – insbesondere in einer Zeit rascher technologischer Veränderungen.
Die Bedeutung der Protokolle in den verschiedenen Schichten
Die Protokolle, die in den verschiedenen Schichten des OSI-Modells verwendet werden, spielen eine entscheidende Rolle für die Funktionalität und Effizienz von Netzwerken. Jedes Protokoll ist dafür verantwortlich, spezifische Aufgaben zu erfüllen und ermöglicht so eine reibungslose Kommunikation zwischen den Geräten. Indem wir die Bedeutung dieser Protokolle verstehen, können wir die Funktionsweise des gesamten Netzwerkmodells besser nachvollziehen.
Anwendungsschicht
Die Anwendungsschicht ist der direkte Kontaktpunkt für Benutzeranwendungen. Hier kommen Protokolle wie HTTP, FTP und SMTP zum Einsatz. Diese Protokolle ermöglichen es Anwendungen, Daten über das Netzwerk auszutauschen. Sie definieren die Regeln für die Interaktion zwischen Softwareanwendungen und sorgen dafür, dass Informationen korrekt gesendet und empfangen werden.
Transportschicht
In der Transportschicht sind Protokolle wie TCP (Transmission Control Protocol) und UDP (User Datagram Protocol) zentral. TCP gewährleistet eine zuverlässige Übertragung von Datenpaketen durch Fehlerkorrekturmechanismen, während UDP eine schnellere, aber unzuverlässige Übertragung bietet. Die Wahl des richtigen Protokolls hängt von den Anforderungen der jeweiligen Anwendung ab; beispielsweise benötigt ein Streaming-Dienst oft UDP wegen seiner niedrigen Latenzzeiten.
Vermittlungs- und Sicherungsschicht
Die Vermittlungsschicht nutzt das Internetprotokoll (IP) zur Adressierung und Weiterleitung von Paketen über Netzwerke hinweg. IP sorgt dafür, dass Daten an das richtige Ziel gelangen. In der Sicherungsschicht finden sich Protokolle wie Ethernet, die für den physischen Transport von Daten über verschiedene Medien verantwortlich sind. Diese Schichten arbeiten zusammen, um sicherzustellen, dass Daten nicht nur lokal auf einem Gerät verarbeitet werden können, sondern auch effizient zwischen verschiedenen Geräten im Netzwerk übertragen werden.
| Schicht | Wichtigste Protokolle | Funktion |
|---|---|---|
| Anwendungsschicht | HTTP, FTP, SMTP | Datenübertragung zwischen Anwendungen |
| Transportschicht | TCP, UDP | Zuverlässige oder schnelle Datenübertragung |
| Vermittlungs- / Sicherungsschicht | IP, Ethernet | Paketweiterleitung & physischer Transport |
Durch das Verständnis der einzelnen Protokolle in diesen Schichten erkennen wir ihre jeweilige Bedeutung im Kontext des gesamten OSI-Modells und deren Einfluss auf moderne Netzwerkanwendungen sowie Kommunikationsstrategien.
Häufige Fehler bei der Implementierung des OSI Modells
Bei der Implementierung des OSI-Modells begegnen wir häufig verschiedenen Fehlern, die die Effizienz und Funktionalität von Netzwerken beeinträchtigen können. Diese Fehler können sowohl auf technischer als auch auf organisatorischer Ebene auftreten und sollten daher sorgfältig vermieden werden. Ein tiefes Verständnis der Schichten sowie der zugrunde liegenden Protokolle ist entscheidend, um diese Stolpersteine zu umgehen.
Ein häufiger Fehler ist das Missverständnis der Schichtengrenzen. Oftmals werden Datenpakete nicht korrekt zwischen den Schichten verarbeitet, was dazu führt, dass Informationen verloren gehen oder falsch interpretiert werden. Wir müssen sicherstellen, dass jede Schicht ihre spezifischen Aufgaben erfüllt und die Kommunikation mit benachbarten Schichten ordnungsgemäß stattfinden kann.
Zusätzlich neigen viele Organisationsstrukturen dazu, sich nicht ausreichend an die Prinzipien des OSI-Modells zu halten. Dies geschieht häufig durch:
- Inkorrekte Nutzung von Protokollen: Einige Administratoren verwenden möglicherweise Protokolle aus verschiedenen Schichten in einer Weise, die nicht dem Modell entspricht.
- Unzureichende Dokumentation: Eine mangelhafte Dokumentation kann dazu führen, dass Änderungen oder Anpassungen im Netzwerk nicht nachvollziehbar sind.
- Fehlendes Training: Das Personal sollte regelmäßig über die aktuellen Standards und Praktiken informiert werden, um sicherzustellen, dass alle Mitglieder im Team das OSI-Modell richtig anwenden.
Ein weiterer kritischer Punkt ist das Ignorieren der Interoperabilität zwischen verschiedenen Netzwerkgeräten und -protokollen. Wenn Geräte unterschiedlicher Hersteller eingesetzt werden oder wenn neue Technologien eingeführt werden, kann dies zu Komplikationen führen. Hierbei ist es wichtig zu prüfen:
- Ob alle verwendeten Geräte tatsächlich mit dem OSI-Modell kompatibel sind.
- Ob eine korrekte Übersetzung zwischen den Protokollen erfolgt.
Um diese Herausforderungen erfolgreich zu bewältigen, empfehlen wir regelmäßige Schulungen für technische Mitarbeiter sowie eine gründliche Prüfung aller implementierten Systeme hinsichtlich ihrer Konformität zum OSI-Modell. Indem wir uns proaktiv mit diesen häufigen Fehlern auseinandersetzen, können wir ein robustes und effizientes Netzwerkdesign fördern.
