Hast du dich jemals gefragt, wie Widerstände in einer Reihenschaltung funktionieren? Die Reihenschaltung von Widerständen ist ein fundamentales Konzept in der Elektrotechnik, das uns hilft, die Grundlagen elektrischer Schaltungen zu verstehen. Wenn wir mehrere Widerstände hintereinander schalten, verändert sich nicht nur der Gesamtwiderstand, sondern auch die Spannung und der Stromfluss.
Was Ist Eine Reihenschaltung?

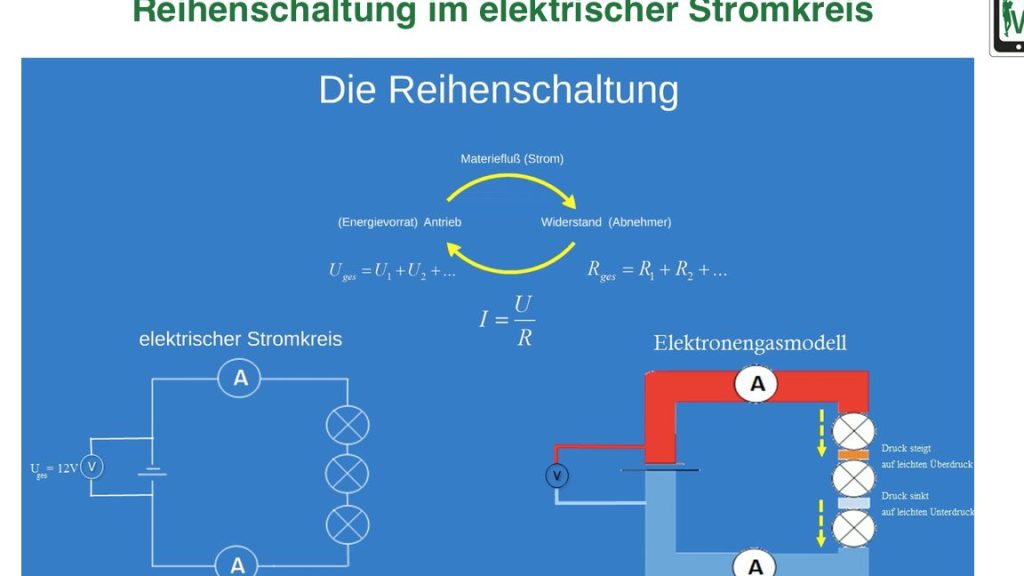

Eine Reihenschaltung ist eine grundlegende Anordnung von elektrischen Widerständen, bei der diese hintereinander geschaltet sind. In einer solchen Schaltung fließt der Strom durch jeden Widerstand nacheinander.
Die wichtigsten Merkmale einer Reihenschaltung umfassen:
Ein Beispiel für eine einfache Reihenschaltung ist die Verbindung von drei gleichwertigen Widerständen mit je 2 Ohm. Der Gesamtwiderstand beträgt dann 6 Ohm (2 + 2 + 2). Diese Prinzipien sind entscheidend für das Verständnis elektrischer Schaltungen und deren Anwendung in verschiedenen Bereichen.
Wir beachten auch, dass in praktischen Anwendungen oft mehrere Faktoren wie Temperatur und Materialbeschaffenheit Einfluss auf den tatsächlichen Widerstand haben.
Eigenschaften Der Reihenschaltung
Die Reihenschaltung von Widerständen hat mehrere charakteristische Merkmale, die unser Verständnis der elektrischen Schaltungen vertiefen. Diese Eigenschaften sind entscheidend für die Anwendung in verschiedenen technischen Szenarien.
Gesamtwiderstand Berechnung
Der Gesamtwiderstand einer Reihenschaltung ergibt sich aus der einfachen Addition aller Einzelwiderstände. Wir können diese Formel nutzen:
[
R_{gesamt} = R_1 + R_2 + R_3 + … + R_n
]
Hierbei bezeichnet (R_1, R_2, R_3,) und (R_n) die einzelnen Widerstände. Bei drei gleichwertigen Widerständen mit je 2 Ohm beträgt der Gesamtwiderstand 6 Ohm.
Beispielhafte Berechnung:
- Wenn wir zwei Widerstände von je 4 Ohm haben, dann ist:
- Gesamtwiderstand = 4 Ohm + 4 Ohm = 8 Ohm.
Spannungsaufteilung
In einer Reihenschaltung verteilt sich die Gesamtspannung auf die einzelnen Widerstände proportional zu ihrem Wert. Dies bedeutet konkret:
- Höherer Widerstand erhält mehr Spannung.
- Niedrigerer Widerstand erhält weniger Spannung.
Es gilt das Gesetz von Ohm, welches besagt:
[
U = I times R
]
Dabei ist (U) die Spannung, (I) der Strom und (R) der Widerstand. Wenn wir einen Strom von 2 A durch einen Widerstand von 5 Ohm leiten, ergibt sich eine Spannung von:
U = 2 A × 5 Ω = 10 V.
Somit können wir auch berechnen, wie viel Spannung jeder einzelne Widerstand in einer Reihenschaltung abbekommt.
Anwendung Der Reihenschaltung
Die Reihenschaltung findet in vielen Bereichen der Elektrotechnik Anwendung. Ihre Eigenschaften machen sie besonders nützlich für verschiedene technische Lösungen.
Praktische Beispiele
Wir nutzen die Reihenschaltung in mehreren praktischen Anwendungen:
Diese Beispiele zeigen die Vielseitigkeit der Reihenschaltung.
Vor- und Nachteile
Die Reihenschaltung hat sowohl Vorteile als auch Nachteile:
Aber es gibt auch Nachteile:
Diese Punkte verdeutlichen sowohl die Stärken als auch Schwächen der Reihenschaltung.
Reihenschaltung Im Vergleich Zur Parallelschaltung
Die Reihenschaltung und die Parallelschaltung sind zwei grundlegende Anordnungen elektrischer Widerstände. Beide haben unterschiedliche Eigenschaften und Anwendungen, die wir im Folgenden vergleichen.
Gesamtwiderstand
- Bei der Reihenschaltung ergibt sich der Gesamtwiderstand aus der Summe aller Einzelwiderstände:
( R_{gesamt} = R_1 + R_2 + R_3 + … + R_n ).
- In der Parallelschaltung berechnet sich der Gesamtwiderstand durch die Formel:
[ frac{1}{R_{gesamt}} = frac{1}{R_1} + frac{1}{R_2} + … + frac{1}{R_n}. ]
Stromfluss
- Der Strom bleibt in einer Reihenschaltung konstant.
- In einer Parallelschaltung teilt sich der Strom auf alle parallelen Pfade auf, was zu unterschiedlichen Strömen führen kann.
Spannungsverteilung
- Bei der Reihenschaltung verteilt sich die Spannung proportional zu den Widerständen. Höhere Widerstände erhalten mehr Spannung.
- In einer Parallelschaltung ist die Spannung über allen Widerständen gleich und entspricht der Quellenspannung.
Auswirkungen bei Ausfall eines Widerstands
- Fällt ein Widerstand in einer Reihenschaltung aus, wird der gesamte Stromkreis unterbrochen.
- In einer Parallelschaltung können andere Pfade weiterarbeiten, selbst wenn ein Weg unterbrochen ist.
| Merkmal | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Gesamtwiderstand | Summe aller Einzelwiderstände | Kehrwertsumme |
| Stromfluss | Konstant | Teilt sich auf |
| Spannungsverteilung | Proportional zu Widerständen | Gleich über alle |
| Ausfall eines Widerstands | Unterbrechung des gesamten Kreises | Andere Pfade bleiben aktiv |
Anwendungsbeispiele
Wir finden beide Schaltungsarten in verschiedenen Geräten:
Durch diese Unterschiede erkennen wir schnell, dass jede Schaltungsart ihre eigenen Vorzüge und Nachteile hat.
Fazit
Die Reihenschaltung von Widerständen ist ein fundamentales Konzept in der Elektrotechnik. Sie ermöglicht uns ein besseres Verständnis für elektrische Schaltungen und deren Funktionsweise. Durch die einfache Addition der Widerstände können wir den Gesamtwiderstand leicht berechnen und die Spannungsverteilung nachvollziehen.
Trotz ihrer Vorteile wie Kosteneffizienz und einfacher Berechnung müssen wir auch die Nachteile im Auge behalten. Der Ausfall eines einzelnen Widerstands kann den gesamten Stromfluss unterbrechen, was die Zuverlässigkeit beeinträchtigt.
Daher sollten wir bei der Anwendung dieser Schaltung stets abwägen, ob sie unseren Anforderungen gerecht wird oder ob eine alternative Schaltungsart sinnvoller ist.
