In der heutigen Welt der Elektronik und Technik sind wir ständig von elektrischen Geräten umgeben. Was ist ein elektrischer Widerstand und welche Rolle spielt er in unserem täglichen Leben? Der elektrische Widerstand ist eine fundamentale Eigenschaft von Materialien, die den Fluss von elektrischem Strom beeinflusst. Ohne ein grundlegendes Verständnis dieser Konzepte können wir die Funktionsweise vieler Geräte nicht vollständig begreifen.
Wir möchten in diesem Artikel tief in das Thema eintauchen und klären, warum der elektrische Widerstand für Ingenieure und Techniker so wichtig ist. Von Schaltungen bis zu Haushaltsgeräten – die Bedeutung des Widerstands erstreckt sich über viele Bereiche. Aber wie wirkt sich der Widerstand auf unsere Energieeffizienz aus? Welche Materialien zeigen unterschiedliche Eigenschaften hinsichtlich ihres Widerstands? Lassen Sie uns gemeinsam diese Fragen erkunden und mehr über diesen faszinierenden Aspekt der Elektrotechnik erfahren.

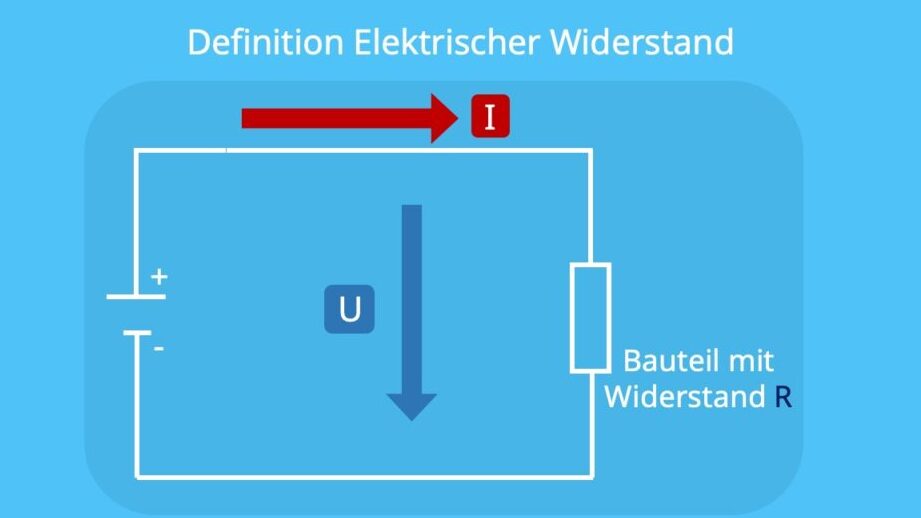

Was ist ein elektrischer Widerstand und wie funktioniert er
Der elektrische Widerstand ist ein grundlegendes Konzept in der Elektrizitätslehre und spielt eine entscheidende Rolle bei der Analyse von elektrischen Schaltungen. Was ist ein elektrischer Widerstand? Ganz einfach gesagt, er beschreibt die Fähigkeit eines Materials, den Fluss von elektrischem Strom zu hemmen. Je höher der Widerstand eines Materials ist, desto weniger Strom kann durchfließen. Der Widerstand wird in Ohm (Ω) gemessen und hängt von mehreren Faktoren ab, einschließlich des Materialtyps, der Temperatur und der Geometrie des Leiters.
Ein einfaches Beispiel zur Veranschaulichung: Stellen wir uns vor, wir haben einen Wasserfluss durch ein Rohr. Wenn das Rohr sehr eng ist oder wenn es aus einem Material besteht, das den Wasserfluss stark bremst (z.B. rauh oder verstopft), dann können wir sagen, dass es einen hohen „Widerstand“ gegen den Wasserfluss gibt. Übertragen auf die Elektrizität bedeutet dies, dass Materialien mit hohem elektrischen Widerstand weniger effizient im Transport von elektrischem Strom sind.
Ohmsches Gesetz
Das Verständnis des elektrischen Widerstands wird oft durch das Ohmsche Gesetz erleichtert, welches besagt:
[ V = I cdot R ]
Hierbei steht ( V ) für die Spannung in Volt, ( I ) für die Stromstärke in Ampere und ( R ) für den Widerstand in Ohm. Dieses Gesetz zeigt uns nicht nur die Beziehung zwischen Spannung und Stromstärke auf, sondern verdeutlicht auch die Rolle des Widerstands als regulierenden Faktor.
Einflussfaktoren auf den Widerstand
Der elektrische Widerstand wird beeinflusst durch verschiedene Faktoren:
- Materialtyp: Unterschiedliche Materialien haben unterschiedliche Leitfähigkeiten.
- Temperatur: In vielen Fällen erhöht sich der Widerstand mit steigender Temperatur.
- Länge und Querschnittsfläche: Längere Leiter erhöhen den Gesamtwiderstand; breitere Leiter reduzieren ihn.
Durch diese Variablen können Ingenieure gezielt entscheiden, welche Materialien sie verwenden müssen, um bestimmte Anforderungen an elektrische Schaltungen zu erfüllen.
Die verschiedenen Arten von elektrischem Widerstand
Der elektrische Widerstand kann in verschiedene Arten unterteilt werden, die sich durch ihre physikalischen Eigenschaften und Anwendungen unterscheiden. Wir betrachten hierbei hauptsächlich den ohmschen Widerstand, den nicht-ohmschen Widerstand sowie den thermistorischen Widerstand. Diese Kategorien helfen uns, die unterschiedlichen Verhaltensweisen von Materialien im elektrischen Stromfluss besser zu verstehen.
Ohmscher Widerstand
Der ohmsche Widerstand ist der am häufigsten vorkommende Typ und folgt dem Ohmschen Gesetz. Materialien mit einem konstanten Widerstand über einen breiten Bereich von Spannungen und Temperaturen gehören zu dieser Kategorie. Metalle wie Kupfer und Aluminium sind typische Beispiele für ohmsche Leiter. Ihre Eigenschaften machen sie ideal für elektrische Leitungen in der Industrie und im Haushalt.
Nicht-ohmscher Widerstand
Im Gegensatz dazu zeigen nicht-ohmsche Widerstände ein Verhalten, das nicht dem Ohmschen Gesetz folgt. Ihr Widerstand variiert je nach angelegter Spannung oder Temperatur. Halbleiter wie Silizium oder Germanium sind oft Beispiele für diese Art von Widerständen, da sie in modernen elektronischen Komponenten wie Dioden und Transistoren verwendet werden.
Thermistorischer Widerstand
Thermistoren sind spezielle Arten von widerstandsveränderlichen Bauteilen, deren elektrischer Widerstand stark temperaturempfindlich ist. Sie kommen häufig in Temperaturmessgeräten oder -reglern zum Einsatz. Hierbei unterscheidet man zwischen NTC (Negative Temperature Coefficient) und PTC (Positive Temperature Coefficient) Thermistoren, abhängig davon, ob der Widerstand bei steigender Temperatur sinkt oder steigt.
Um einen umfassenden Überblick über die verschiedenen Arten des elektrischen Widerstands zu erhalten, können wir auch eine Tabelle betrachten:
| Art des Wiederstands | Eigenschaft | Beispiele |
|---|---|---|
| Ohmscher Wiederstand | Konsistenter Wert | Kupfer, Aluminium |
| Nicht-ohmscher Wiederstand | Silizium, Germanium | |
| Thermistorischer Wiederstand | Temperaturabhängig | NTC-PTC-Thermistoren |
Diese Klassifikationen ermöglichen es uns, gezielt nach Lösungen für spezifische elektrische Anwendungen zu suchen und geeignete Materialien auszuwählen, um unseren Bedürfnissen gerecht zu werden.
Bedeutung des elektrischen Widerstands in der Elektrotechnik
Der elektrische Widerstand spielt eine entscheidende Rolle in der Elektrotechnik, da er den Fluss von elektrischem Strom in Schaltkreisen reguliert. Ohne einen definierten Widerstand könnte der Strom unkontrolliert fließen, was zu Überhitzung und Schäden an elektrischen Bauteilen führen würde. Durch die gezielte Anwendung von Widerständen können wir sicherstellen, dass Geräte effizient arbeiten und vor Überlastungen geschützt sind.
Ein weiterer wichtiger Aspekt ist die Energieumwandlung. Der elektrische Widerstand wandelt einen Teil der elektrischen Energie in Wärme um, was in vielen Anwendungen gewünscht ist – beispielsweise bei Heizgeräten oder Glühlampen. Hierbei wird die Leistung des Geräts durch das ohmsche Gesetz bestimmt:
[ P = R cdot I^2 ]
wo P die Leistung, R den Widerstand und I die Stromstärke darstellt.
Einfluss auf Schaltungen
In komplexen Schaltungen ermöglicht der Einsatz verschiedener Arten von Widerständen eine präzise Steuerung des Stromflusses. Wir nutzen beispielsweise:
- Vorwiderstände, um den Strom für LEDs oder andere empfindliche Komponenten zu begrenzen.
- Lastwiderstände, um bestimmte Bedingungen für Testzwecke zu schaffen oder als Sicherheitsmaßnahme.
Durch diese Anwendungen können wir nicht nur die Funktionalität unserer Geräte verbessern, sondern auch deren Lebensdauer verlängern.
Materialwahl und Effizienz
Die Wahl des geeigneten Materials für unseren elektrischen Widerstand hat ebenfalls Auswirkungen auf die Gesamteffizienz eines Systems. Materialien mit niedrigerer Temperaturkoeffizienten wie Kupfer werden bevorzugt eingesetzt, da sie weniger Wärme erzeugen und somit energieeffizienter sind. Auf der anderen Seite finden wir spezielle Materialien wie Kohlenstoff oder Metalloxiden im Bereich der nicht-ohmschen Widerstände, wo eine variable Anpassung an unterschiedliche Bedingungen erforderlich ist.
Zusammenfassend lässt sich sagen, dass der elektrische Widerstand nicht nur ein passives Element in einem Schaltkreis ist; er beeinflusst maßgeblich das Design und die Funktionalität elektronischer Systeme.
Berechnung des elektrischen Widerstands: Formeln und Beispiele
Die Berechnung des elektrischen Widerstands ist für das Verständnis von Schaltungen und deren Funktion unerlässlich. Der Widerstand kann auf verschiedene Arten bestimmt werden, wobei die grundlegende Formel des ohmschen Gesetzes eine zentrale Rolle spielt. Diese lautet:
[ R = frac{U}{I} ]
Hierbei steht ( R ) für den Widerstand in Ohm (Ω), ( U ) für die Spannung in Volt (V) und ( I ) für die Stromstärke in Ampere (A). Durch Umstellen dieser Gleichung können wir auch andere Werte berechnen, was uns ermöglicht, verschiedene Aspekte einer Schaltung zu analysieren.
Ein praktisches Beispiel zur Veranschaulichung: Angenommen, wir haben eine Spannung von 12 V und messen eine Stromstärke von 3 A. Um den Widerstand zu berechnen, setzen wir die Werte in die Formel ein:
[ R = frac{12,text{V}}{3,text{A}} = 4,Omega ]
Damit wissen wir, dass der elektrische Widerstand in diesem Fall 4 Ohm beträgt.
Beispiele für unterschiedliche Widerstandsarten
Um ein besseres Verständnis zu bekommen, wollen wir nun einige typische Anwendungen und Berechnungen von verschiedenen Arten des elektrischen Widerstands betrachten:
| Anwendung | Spannung (V) | Stromstärke (A) | Widerstand (Ω) |
|---|---|---|---|
| Glühlampe | 230 | 1 | 230 |
| Heizgerät | 1200 | 6 | 200 |
| LED | 5 | 0.02 | 250 |
Jede dieser Anwendungen zeigt, wie wichtig es ist, den richtigen Wert des elektrischen Widerstands zu kennen. Insbesondere bei Geräten wie Heizgeräten oder Lampen ist der genaue Wert entscheidend dafür verantwortlich, dass sie effizient arbeiten und nicht überhitzen.
Temperaturabhängigkeit des Widerstands
Ein weiterer interessanter Aspekt bei der Berechnung des elektrischen Widerstands ist seine Abhängigkeit von der Temperatur. Die meisten Materialien weisen einen positiven Temperaturkoeffizienten auf; das bedeutet, dass ihr Widerstand mit steigender Temperatur zunimmt. Für präzisere Berechnungen verwenden wir oft folgende Formel:
[ R_T = R_0(1 + alpha(T – T_0)) ]
Hierbei bezeichnet ( R_T ) den neuen Widerstand bei einer bestimmten Temperatur ( T ), ( R_0 ) den ursprünglichen Widerstand bei Referenztemperatur ( T_0 ), und ( α ) ist der Temperaturkoeffizient des Materials.
Durch diese Formeln und Beispiele wird deutlich, dass die korrekte Berechnung des elektrischen Widerstands nicht nur theoretisch relevant ist; sie hat praktische Auswirkungen auf Design und Sicherheit elektronischer Geräte.
Anwendungen des elektrischen Widerstands im Alltag
Im Alltag begegnen wir ständig dem elektrischen Widerstand, oft ohne es zu bemerken. Dieser spielt eine entscheidende Rolle in vielen Geräten und Systemen, die wir täglich nutzen. Von einfachen Haushaltsgeräten bis hin zu komplexen elektronischen Schaltungen ist der Widerstand ein unverzichtbarer Bestandteil für das Funktionieren dieser Technologien.
Einige der häufigsten Anwendungen des elektrischen Widerstands sind:
- Heizgeräte: Der elektrische Widerstand wird genutzt, um Wärme durch Joulesche Wärmeentwicklung zu erzeugen. Heizlüfter oder elektrische Öfen funktionieren genau auf diesem Prinzip.
- Beleuchtung: In Glühlampen sorgt der hohe Widerstand des Wolframdrahts dafür, dass er erhitzt wird und Licht abstrahlt. Hier ist der Widerstand entscheidend für die Effizienz und Lebensdauer der Lampe.
- Sensoren: Viele Sensoren verwenden den elektrischen Widerstand, um physikalische Größen wie Temperatur oder Feuchtigkeit zu messen. Diese Geräte sind in modernen Automobilen und Haushaltsgeräten weit verbreitet.
Um die Auswirkungen des elektrischen Widerstands besser zu verstehen, betrachten wir einige Beispiele:
| Anwendung | Spannung (V) | Stromstärke (A) | Widerstand (Ω) |
|---|---|---|---|
| Heizgerät | 230 | 10 | 23 |
| Glühlampe | 230 | 1 | 230 |
| Sensormessgerät | 5 | 0.01 | 500 |
In jedem dieser Fälle sehen wir klar, wie wichtig es ist, den geeigneten Wert des elektrischen Widerstands zu wählen. Ein falscher Wert kann nicht nur die Effizienz reduzieren, sondern auch gefährliche Situationen hervorrufen.
Zusätzlich müssen wir auch die Umgebungsbedingungen berücksichtigen; etwa Temperaturänderungen können den Widerstand beeinflussen. Dies zeigt uns erneut, wie tief verwurzelt das Konzept des elektrischen Widerstands in unserem täglichen Leben ist und warum ein Verständnis dafür so wichtig ist – insbesondere wenn wir uns mit Fragen beschäftigen wie „was ist ein elektrischer widerstand“ im Kontext unserer alltäglichen Technologie.
